業界別活用例セラミックスラリー

積層セラミックコンデンサーの製造工程で
コーターに高精度供給したケース

液体名:セラミックスラリー/業種:電機

現状の課題および要望

コンデンサーの製造工程でセラミックを含んだ塗工液をダイコーターに供給しているが、既設装置では下記の課題がある。

  • 1. 構造が複雑なため、分解・組立が難しく、洗浄やメンテナンスに時間がかかる。
  • 2. 組立時の調整が上手くいかないと吐出精度が悪くなる。
  • 3. スラリーによって接液部が摩耗するため、頻繁に部品交換を行っている。

解決方法

微小な圧力変動を抑制するフロースタビライザーを搭載し、高精度供給を可能とする塗工用モーノポンプ2NBL型を採用した。

改善メリット

  • ○構造がシンプルで部品点数が少ないため、誰でも簡単に短時間で分解・組立ができるようになった。
  • ○作業者の技量にかかわらず吐出精度が安定するようになり、調整のための生産ロスを削減できた。
  • ○セラミックスラリーの供給に適したアルミナ(Al2O3)製ローターを採用することで耐久性が向上し、メンテナンスコストを削減できた。

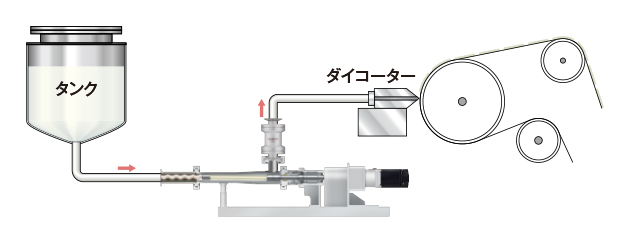

フロー図
