事例紹介

液体名
せん切り野菜等が入った調味液
業種
食品

具材入り調味料を6ヶ所に順次充填したケース


現状の課題および要望

食品製造ラインの加熱工程手前で、容器(6個/1組)へ原料の具材入り調味液を、数100mLずつ充填しているが、下記の点が課題となっていた。

  1. 液の粘性が低いため、具材が分離し易く、既設の充填機械では、具材が詰まり、充填量・混合比とも安定しないため、満足のいく製品ができない。
  2. 充填装置を入れ替え、量産体制を整えたい。1組の処理時間は1分程度にしたい。

解決方法

循環式のヘイシンジャストバルブを具材が流れ易くなる様、特別に改造。それを6台、短管で連結し、ライン上に設置。そこへモーノポンプ2NHLS20で常時循環。容器をラインが検知すると充填開始。ジャストバルブが順次、循環から吐出へ切り替わり充填を行う。


改善メリット

  • 改良したヘイシンジャストバルブで詰まりをなくし、充填量・混合比とも安定させることができた。
  • 満足のいく処理時間で充填が可能になったので、量産体制を整えることができた。

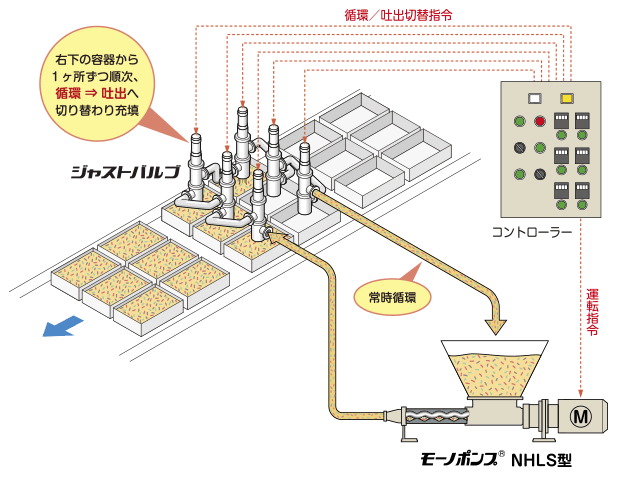

フロー図

モーノポンプを使用したフロー図
