產業別應用案例平版油墨

將原本須由熟練操作者手動充填的作業改善為成自動化的案例

液體名稱:平版油墨
/ 產業:化學

目前的問題與需求

以泵浦料斗承接從輥磨機排出的油墨,並利用循環管路上的三通閥門,以手動作業方式充填至磅秤上的罐子中,但是會出現以下問題點。

  • 經驗不足的作業者會使充填速度嚴重落後,需要專任的熟練作業者。
  • 閥門關閉時,油墨會滴落而導致罐子邊緣髒污。
  • 使用目前的方法時,泵浦的噪音極大,作業環境惡劣。

解決方法

為了使上述作業自動化,提出以下解決方案。

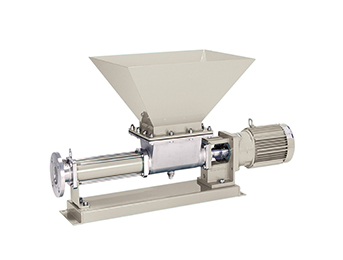

  • 更換目前的泵浦,採用除了馬達聲以外不會發出聲音、高黏度油墨也能定量供給的料斗類型NYS型泵浦。
  • 在配管前端設置Heishin JAST Valve(充填閥)。採用控制器,在閥門下方設置帶有滾輪輸送帶的測力器磅秤,並在磅秤上放置空罐,然後可自動扣除空罐重量及充填油墨。

改善後的優點

  • 由於是與測力器磅秤連動的重量充填系統,無論作業者的熟練度高低,皆可進行高精度的充填作業。
  • Heishin JAST Valve不會拉絲,因此不會導致容器髒污,可節省無謂的擦拭作業。
  • 消除噪音,改善作業環境。

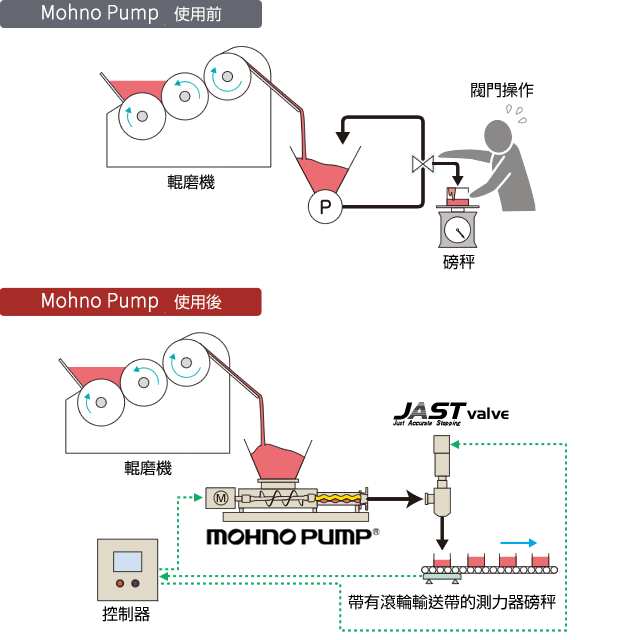

流程圖

Related products

Product information

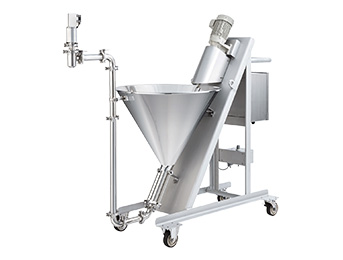

Heishin Flex Filling System
