何謂Heishin PC Pump構造與原理

Heishin PC Pump的原理

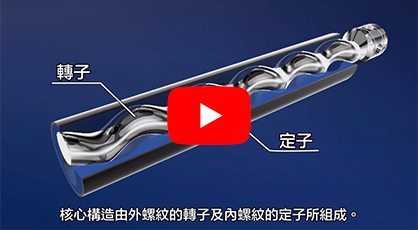

Heishin PC Pump為回轉容積式單軸偏心螺桿泵類的泵浦,讓無脈動、定量的輸送變成可能。心臟部位由相當於外螺紋的轉子及內螺紋的定子所組成,當轉子插入定子時,其間隙將會形成稱為「空洞」的獨立連續密閉空間。藉由轉子在定子中旋轉,即便是高黏度的液體也能產生強大的吸力,以持續產生新的空洞,使液體往吐出側移動。吸入空洞內的液體,將會在密閉的空間中持續向前輸送。

空洞的截面積與轉子的位置無關,在任何瞬間都是固定的,吐出的量也維持固定,因此每單位時間的吐出量與轉子轉速成正比。此外,當轉子的旋轉方向改變時,即可改變吸入與吐出的方向。

空洞(密閉空間)的移動
空洞截面積維持恆定

在任何垂直於軸的截面,轉子與定子所產生的空洞截面積始終是固定的,因此可以無脈動及定量輸送。

Heishin PC Pump的構造

轉子

轉子為1條外螺紋,並可依據用途採用各種材質。

材質
各種不銹鋼、合金工具鋼、鈦、HASTELLOY®、Carpenter®、氧化鋁(Al₂O₃)等
※亦可實施各種表面處理。

定子

定子主要是以彈性體與外筒所構成的2條內螺紋。可依據用途,採用塑膠或金屬等材質的製品。

材質
NBR、EPDM、FKM、FFKM、VMQ、AU、PTFE等

※HASTELLOY為Haynes International, Inc. 的註冊商標。
※Carpenter為Carpenter Technology Corporation的註冊商標。
