将原本由熟练操作者手动充填的作业变成自动化的案例

液体名称:胶印油墨
/ 行业:化学

目前的问题与需求

用泵料斗收集从辊轧机排出的油墨,并利用循环管路上的三通阀,用手动作业方式充填至磅秤上的罐子中,但是会出现以下问题。

  • W经验不足的作业者会使充填速度严重落后,需要专业的熟练作业者。
  • 阀门关闭时,油墨会滴落而导致罐子边缘脏污。
  • 使用目前的方法时,泵的噪音较大,作业环境恶劣。

解决方法

为了使上述作业实现自动化,提出以下解决方案。

  • 更换目前的泵,采用除了电机声以外不会发出声音、高粘度油墨也能定量供给的料斗型NYS。
  • 在配管前端设置Heishin JAST Valve(充填阀)。采用控制器,在阀门下方设置带有滚轮输送带的称重磅秤,并在磅秤上放置空罐,实现从自动扣除空罐重量到充填油墨的自动化。

改善后的优点

  • 由于是与称重磅秤连动的重量充填系统,无论作业者的熟练度高低,均可实现高精度充填。
  • Heishin JAST Valve不会拉丝,因此不会导致容器脏污,可节省无谓的擦拭等作业。
  • 消除噪音,改善作业环境。

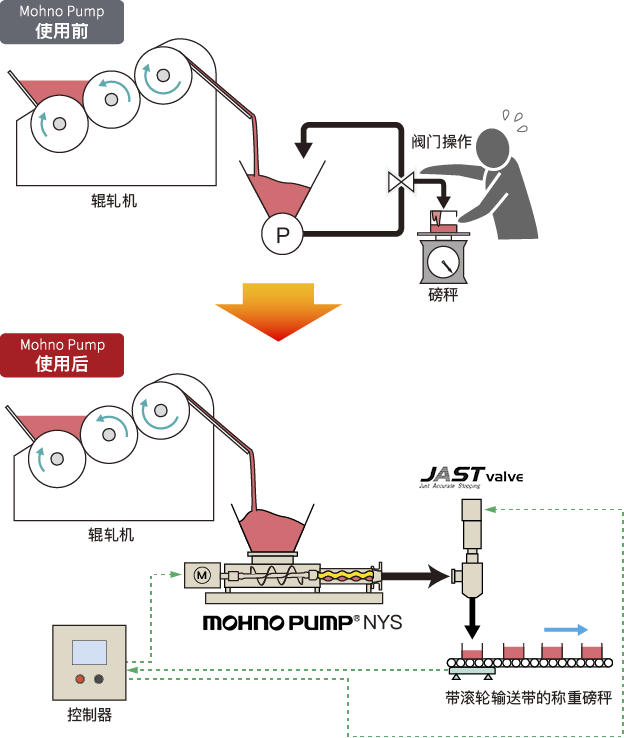

流程图

相关产品

产品信息

Heishin Flex Filling System

从水状液体到高粘度液体,以及含有固形物或气泡的液体,都可定量充填,不会影响其品质。残液量少,作为少量多品种生产线上的充填机,已有广泛的应用。

详情请点击这里

相关产品

Heishin PC Pump

Heishin PC Pump
通用系列
实现无脉动、定量输送的基础机型

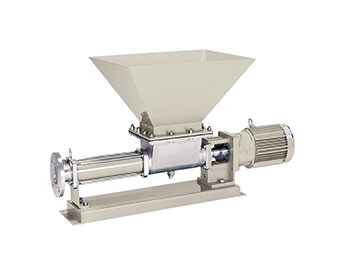

广口型驱动机一体型泵,适用于流动性差的液体。
