関於 Heishin PC Pumps构造与原理

Heishin PC Pump的原理

Heishin PC Pump是旋转容积式单轴偏心螺杆泵,可实现无脉动、定量输送。

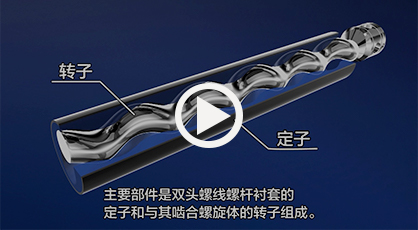

它的核心部位是外螺纹“转子”和内螺纹“定子”,当转子插入定子时,其间隙中将会形成称为“密封腔”的独立连续密封空间。通过转子在定子中旋转,产生能吸入高粘度液体的强大吸引力,并持续产生新的密封腔,使液体向吐出侧移动。吸入密封腔内的液体将会在密封的空间中持续向前输送。

密封腔的截面面积与转子的位置无关,在任何瞬间都是固定的,吐出的量也维持固定,因此每单位时间的吐出量与转子旋转速度成正比。此外,只需改变转子的旋转方向,即可调转吸入、吐出的方向。

密封腔(密封空间)的移动
密封腔截面面积保持恒定

在垂直于轴的任意截面上,转子与定子所产生的密封腔截面面积始终是固定的,因此可以无脉动、定量输送。

Heishin PC Pump的构造

转子

转子为1条外螺纹,备有适用于不同用途的各种材质。

材质
各种不锈钢、合金工具钢、钛、HASTELLOY®, Carpenter, 氧化铝 (Al₂O₃)等
※还可实施各种表面处理。

定子

定子主要是由弹性体与外筒构成的2条内螺纹。根据不同用途,备有树脂或金属等材质的产品。

材质
NBR、EPDM、FKM、FFKM、VMQ、AU、PTFE等

※HASTELLOY®是海恩斯国际服份有限公司的注册商标。
